SVG 研究之路 (4) – Path 基礎篇 http://www.oxxostudio.tw/articles/201406/svg-04-path-1.html

SVG 裡頭最為重要的元素：Path，因為SVG 是向量圖，所有的物件和元素都是由 Path ( 路徑 ) 所組成，所以 Path 就具有相當多的指令讓使用者設定， 換句話說，搞懂了 Path 就等於搞定了SVG ( 或是搞定 80% 的 SVG，不管啦 )。

本篇文章先將 Path 的指令表列出來，方便之後查找有個列表整裡，其中一個非常需要注意的地方，參數大寫代表絕對座標，小寫代表與前一個座標的相對座標，要特別注意！然後介紹裏頭基本的指令，後續會用其他篇介紹進階的指令。

SVG Path 指令列表

指令	參數	指令說明
M	x y	起始點的 x , y 座標 ( move to )
L	x y	從目前點的座標畫直線到指定點的 x , y 座標 ( line to )
H	x	從目前點的座標畫水平直線到指定的 x 軸座標 ( horizontal line to )
V	y	從目前點的座標畫垂直線到指定的 y 軸座標 ( vertical line to )
C	x1 y1 x2 y2 x y	從目前點的座標畫條貝茲曲線到指定點的 x, y 座標：其中 x1, y1 及 x2, y2 為控制點 ( curve )
S	x2 y2 x y	從目前點的座標畫條反射的貝茲曲線到指定點的 x, y 座標：其中 x2, y2 為反射的控制點 ( smooth curve )
Q	x1 y1 x y	從目前點的座標畫條二次貝茲曲線到指定點的 x, y 座標：其中 x1, y1 為控制點 ( quadratic Bézier curve )
T	x y	從目前點的座標畫條反射二次貝茲曲線到指定點的 x, y 座標：以前一個座標為反射控制點( smooth quadratic Bézier curve )
A	rx ry x-axis-rotation large-arc-flag sweep-flag x y	從目前點的座標畫個橢圓形到指定點的 x, y 座標：其中 rx, ry 為橢圓形的 x 軸及 y 軸的半徑，x-axis-rotation 是弧線與 x 軸的旋轉角度，large-arc-flag 則設定 1 最大角度的弧線或是 0 最小角度的弧線，sweep-flag 設定方向為 1 順時針方向或 0 逆時針方向 ( Arc )
Z		關閉路徑，將目前點的座標與第一個點的座標連接起來 ( closepath )

注意：以上所有命令均允许小写字母。大写表示绝对定位，小写表示相对定位。

SVG Path 基本指令

• M / mM 也就是起始點，因此所有的 Path 一定從 M 開始，M 也只有兩個參數，x 和 y ，下列程式表示 (0,0) 為起始點，但因為是起始點，所以看不到東西是正常的 ( 可以自己使用 Illustrator 的鋼筆工具點一個點，是看不到東西的 )。

  1	<path d="M0 0" stroke="black"/>

• H / hH 可以從目前的點畫水平線到某個 x 座標，只有一個參數，x 數字越大越往左，數字越小越往右。( 小寫則可視為長度 ) 下列程式為畫一條水平線到 (50,0)。

  1	<path d="M0 0 H50" stroke="black"/>

• V / vV 可以從目前的點畫垂直線到某個 y 座標，只有一個參數，y 數字越大越往下，數字越小越往上。( 小寫則可視為長度 ) 下列程式為畫一條垂直線到 (0,50)。

  1	<path d="M0 0 V50" stroke="black"/>

• L / lL 可以從目前的點畫垂直線到某個座標，有兩個參數個參數 x、y，也就是要移動到的座標點，下列程式為畫一條線到 (50,50)。

  1	<path d="M0 0 L50 50" stroke="black"/>

• C / cC 表示可以畫一個如下圖所示的三次貝茲曲線 ( 對於數學式想了解的可以參考 這篇 )，因此總共會有六個控制點，分別是 x1,y1,x2,y2,x,y，當中 x1,y2 表示第一個貝茲曲線的控制點，x2,y2 表示第二個貝茲曲線的控制點，x,y 則是線段的結束點，這裡 C 和 c 的大小寫一定要搞清楚，如果是使用 Illustrator 畫出來的，c 是小寫喔！下面的程式就會畫出一個波浪型的線段。

  1	<path d="M0 0 C40 40,60 40,100,0" stroke="black" fill="none"/>

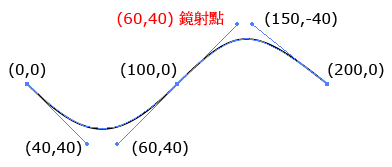

• S / sS 可以在原本的點後方建立一個帶有貝茲曲線控制點的點，然後原本的點會以同樣的斜率鏡射一個貝茲控制點，講得很像繞口令，可以可以看下圖就明白了。

  1	<path d="M0 0 C40 40,60 40,100,0 S150 -40, 200 0" stroke="black" fill="none"/>

• Q / qQ 就簡單多了，就是起點和終點的貝茲曲線共用同一個控制點，只需要有貝茲控制點的座標和終點座標即可。

  1	<path d="M0 0 Q50 50, 100 0" stroke="black" fill="none"/>

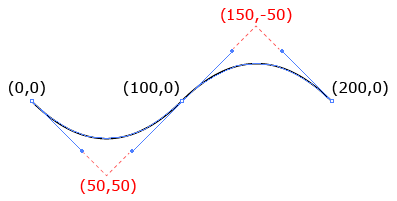

• T / tT 只有一組參數 x,y ，表示終點的座標，所以 T 的前方要接上 Q 才能畫出對應的座標線。

  1	<path d="M0 0 Q50 50, 100 0 T200 0" stroke="black" fill="none"/>

• Z / zZ 沒有參數，也是放在最後的，有加上 Z 的話，會從終點用一條線連回起點。

  1	<path d="M0 0 Q50 50, 100 0 T200 0 Z" stroke="black" fill="none"/>

以上就是基本的命令控制，之後將會介紹 A 這個命令，因為 A 這個命令較為複雜，也是 Path 裏頭滿精華的部分，所以就用一篇文章專門介紹吧



SVG 研究之路 (5) – Path 進階篇 http://www.oxxostudio.tw/articles/201406/svg-05-path-2.html

上一篇 看完了 Path 大部分的指令，這一篇就要介紹最困難的 A 指令，什麼是 A 呢？就是「弧形」 ( Arcs )，更簡單來說就是畫個橢圓圓弧 ( Elliptical Arc )，這裡可能會有人有疑問，為什麼是橢圓圓弧，而不是圓形圓弧呢？因為橢圓形可以做成圓形呀就是這麼簡單ㄎㄎ，因此， A 指令裏頭參數非常之多，竟然高達 7 個參數，以下就一一為大家解釋這些參數。

• rx ： 橢圓的 x 軸半徑 ( 根據不同的終點換算成比例 )
• ry ： 橢圓的 y 軸半徑 ( 根據不同的終點換算成比例 )
• x-axis-rotation ： 弧線與 x 軸的夾角
• large-arc-flag ： 1 為大角度弧線，0 為小角度弧線 ( 必須有三個點 )
• sweep-flag ： 1 為順時針方向，0 為逆時針方向
• x ： 終點 x 座標
• y ： 終點 y 座標

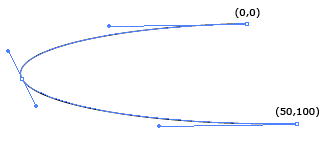

首先來看一個利用 A 指令畫出來的弧形：扁長型，x,y 軸半徑比例為 5:1，小角度弧線，逆時針方向

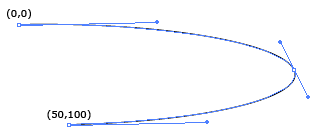

扁長型，x,y 軸半徑比例為 5:1，小角度弧線，順時針方向

扁長型，x,y 軸半徑比例為 5:1，大角度弧線，順時針方向 ( 因為只有兩個點，所以大小角度結果相同，返回原來的點了 )

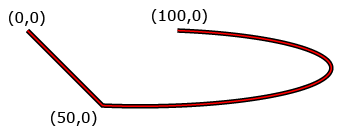

看到上圖可能很多人會混淆，為什麼大小角度是相同的結果，只因為 Path 裏頭我們只提供了兩個點，兩個點只有一條線，不會有角度的問題，因此為了實際測試，我們多增加一個點，就可以看出大小角度的差異。

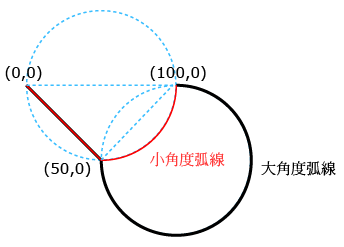

不過這裡要注意，如果弧形的 x,y 軸的長度相加，小於弧線兩點之間的距離，那麼就會一律以大角度弧線顯示，以上面的公式來說，弧線兩點之間的長度為：50的平方加50的平方然後開根號，大約是 70.7 左右，因此如果小於弧線的兩個軸的長度相加小於 70.71 ，就會一律用大角度弧線表示

小於 70.71 ( 加起來 60，兩條弧線重疊 )

大於 70.71 ( 加起來 80，兩條弧線分開 )

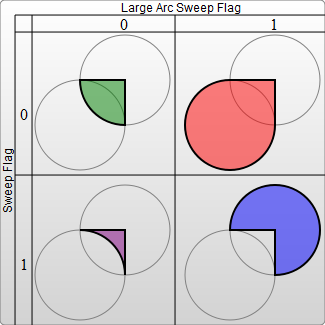

為什麼會這樣呢？主要因為小角度的弧線，是指三角形的三個內角合小於 180 度，但不代表弧線和直線的合可以變成負值，因為如果變成負值，計算起來也會變成大角度的弧線，這也是要非常注意的地方！下面這張圖是很好的說明範例：

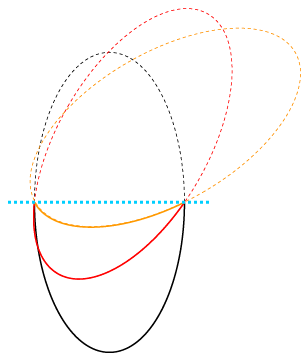

關於 A 的指令，最難的就是上述的大角度小角度弧線，而最後一個參數，就是指弧線跟的 x 軸和畫面 x 軸的夾角，我們看以下的範例：

以上就是 Path 裏頭最讓人混亂的 A 指令啦！
